Shelly Plus lisandmoodul on galvaaniliselt isoleeritud anduriliides kõigile Shelly Plus releedele. Kasutage seda temperatuuri ja niiskuse mõõtmiseks või ühendage sellega mitmesuguseid analoog- ja digitaalandureid keeruka automatiseerimise ja efektiivsuse suurendamise jaoks.
Kui Shelly Plus lisandmoodul on teie Shelly Plus seadmesse lisatud, tuleb see rakenduses aktiveerida, misjärel on võimalik aktiveerida seadmega ühendatud andureid.
Märkus. Paigaldust peaks teostama ainult kvalifitseeritud elektrik.
Toetatud seadmed:
- 5 x DS18B20
- 1 x DHT22
- NTC takistid nimitakistusega 10 kΩ ja β=4000 K
- Fotoresistorid
- PIR-andurid
- Mulla niiskuseandurid
- Ultraheli lähedusandurid
- Mahtuvuslikud vedelikutaseme andurid
- Helidetektorid
- Muud analoogandurid väljundpingega 0–10 V
Kasutusnäited:
- Nõellüliti: lisage Plus Add On seadmele keellüliti, et jälgida garaažiukse avatud/suletud asendit. Soovitatav Shelly Plus 1-ga.
- Vedelikutaseme andur: Lisage Plus lisandmoodulile vedelikutaseme andur, et jälgida basseini või akvaariumi veetaset. Soovitatav Shelly Plus 1 või Plus 1PM-iga.
- Küte: Lisage kaks DS18B20 temperatuuriandurit ja mõõtke peale- ja tagasivoolutemperatuure.
- Tuul: Tuuleandur võimaldab varikatusel automaatselt kokku tõmbuda, kui tuul on liiga tugev. Soovitatav Shelly Plus 2PM-iga.
- Mulla niiskus: Lisage mulla niiskuseandur, et käivitada niisutussüsteem automaatselt, kui muld on liiga kuiv. Soovitatav Shelly Plus 1-ga.

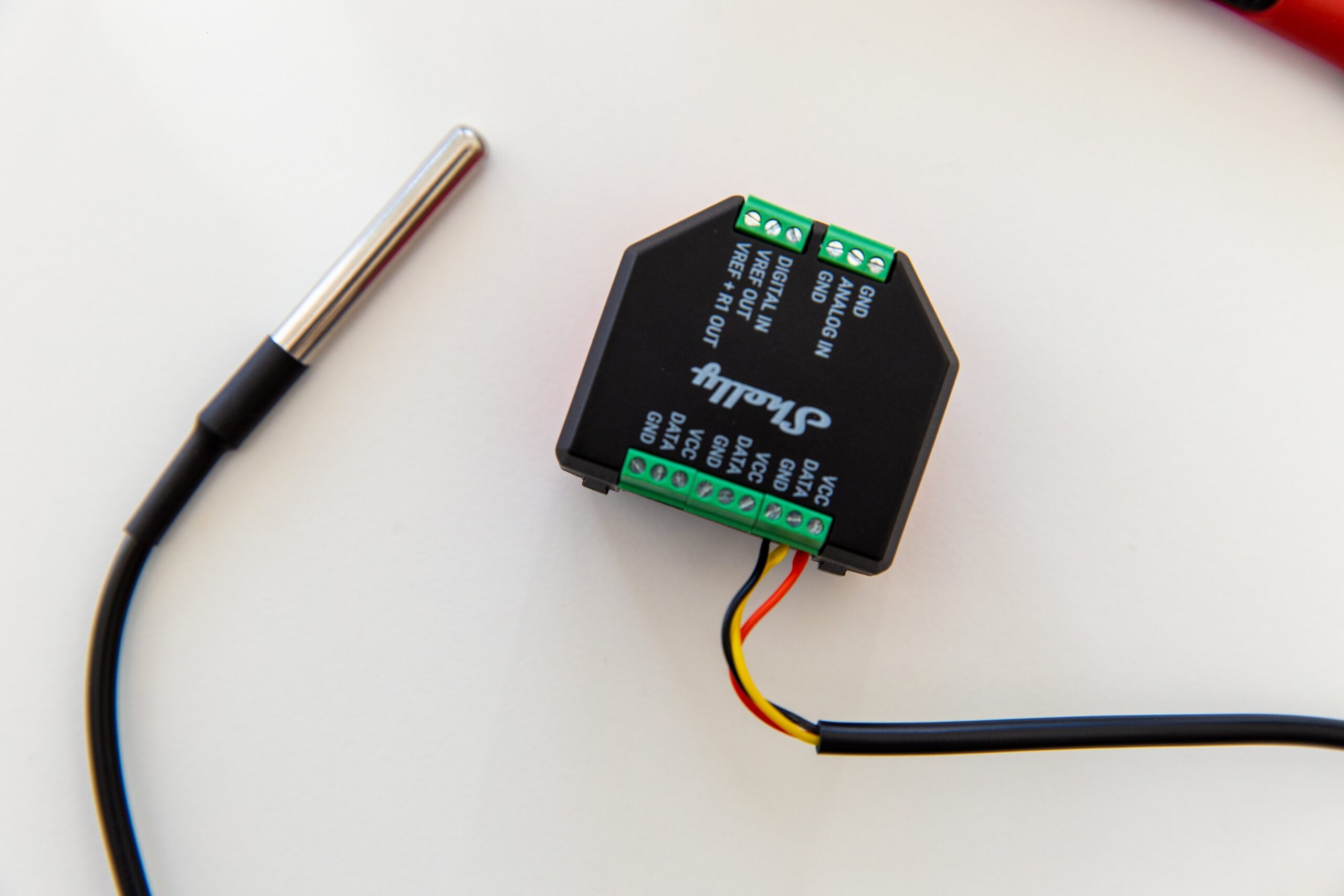

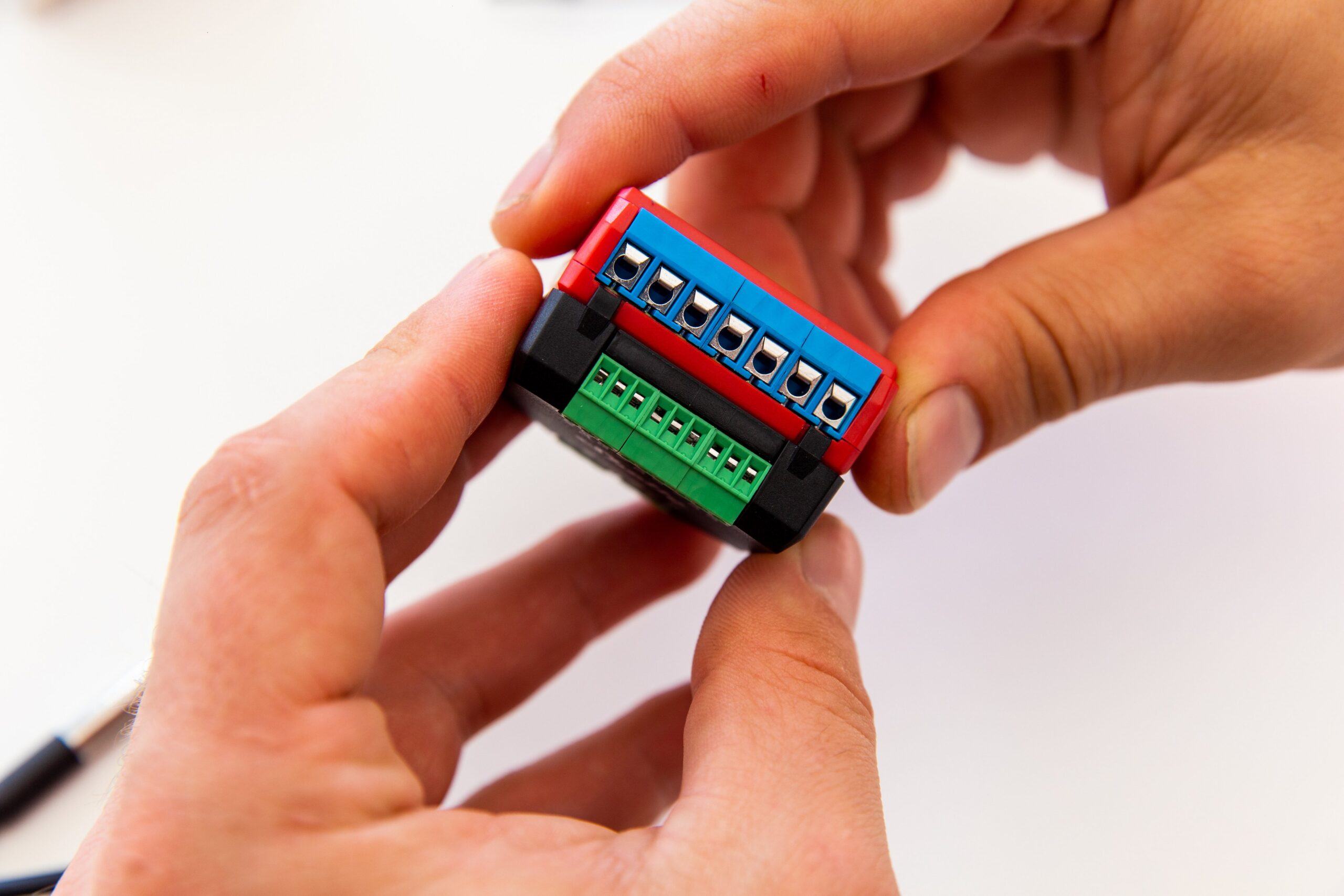

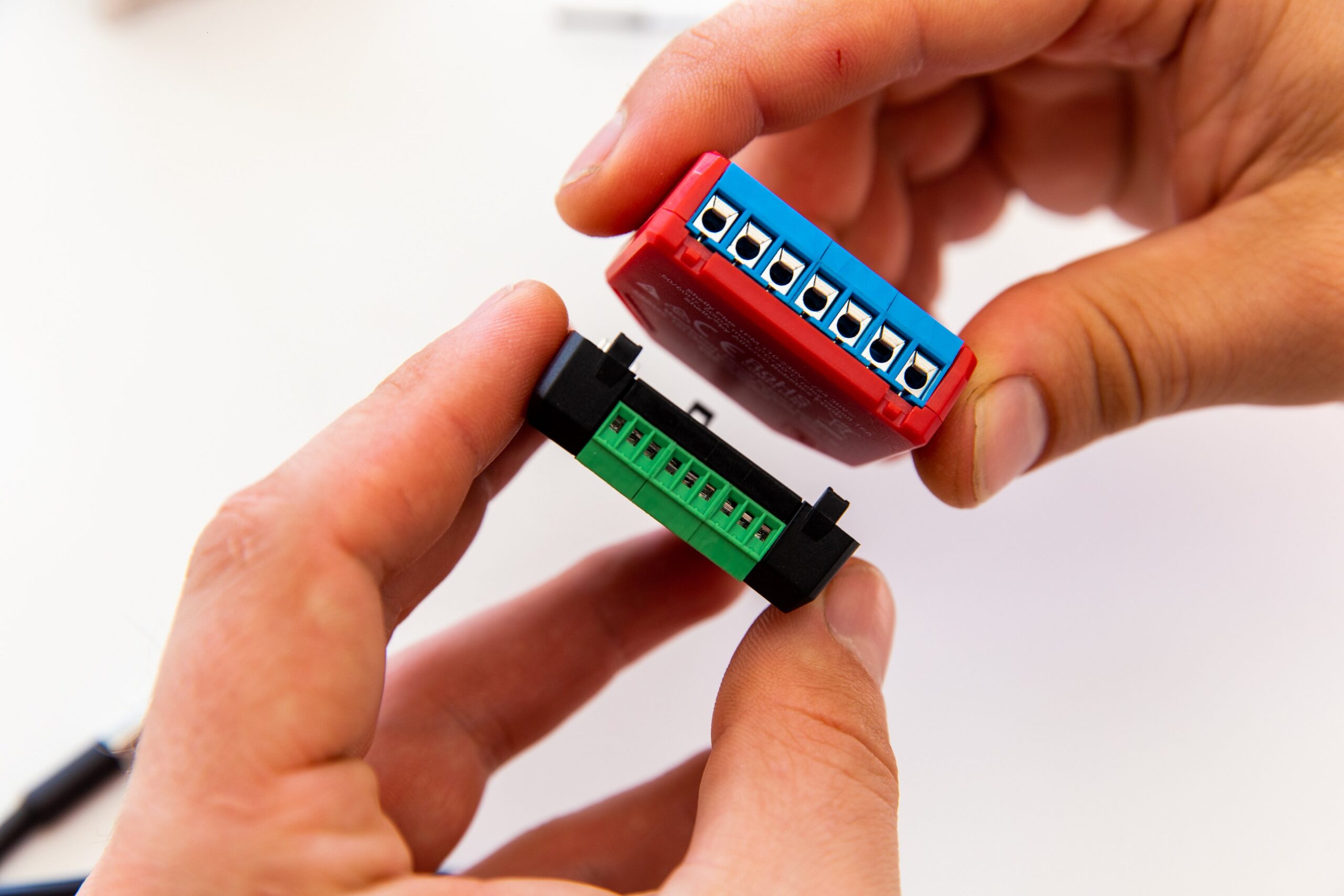

Shelly Plus lisandmoodul ei tööta iseseisvalt. See tuleb ühendada mis tahes Shelly Plus seadmega, mis suurendab Shelly Plus seadme funktsionaalsust. Shelly Plus lisandmoodulit ei pea Shelly Plus seadmega ühendama, kuna see on varustatud tihvtidega, mis ühenduvad automaatselt Shelly Plus seadmega. Need kaks seadet on teineteisest galvaaniliselt isoleeritud.

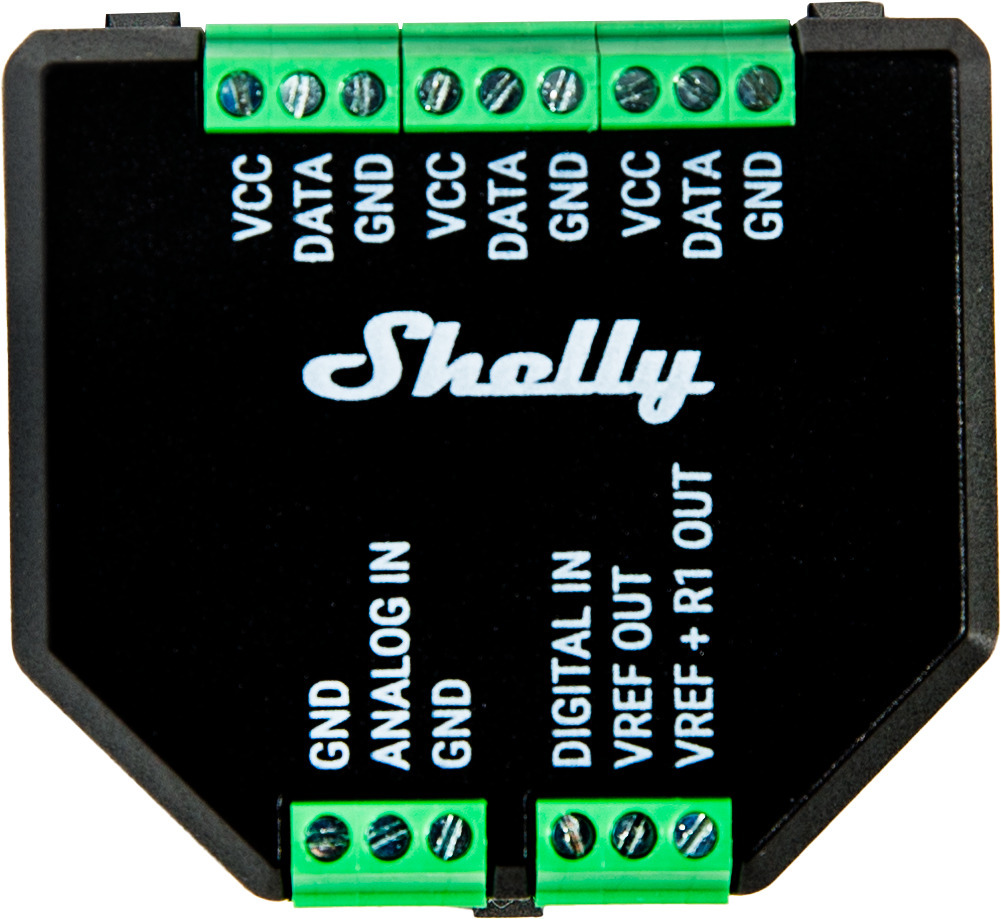

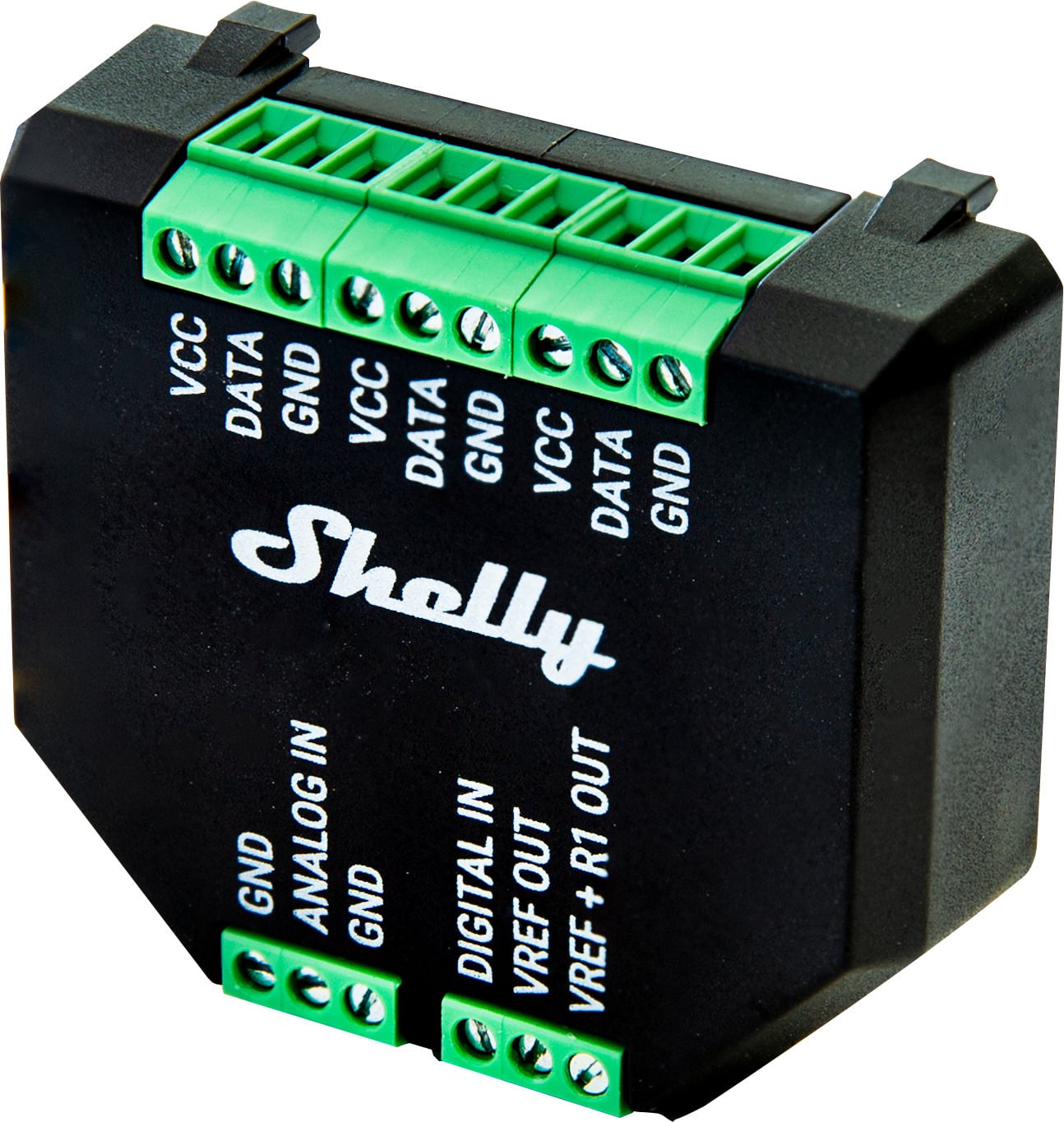

Seadme ühendused:
- Sisendid: 1 analoogsisend, 1 digitaalsisend
- Väljund: 1 võrdluspinge väljund, 1 võrdluspinge tõmbetakisti väljundi kaudu, 2 maandusklemmi*
- 1-juhtmeline ühendus: 3 anduri toiteallika väljundit (ühendatud sama trükkplaadi rajaga), 3 anduri andmeklemmi (ühendatud sama trükkplaadi rajaga), 3 maandusklemmi*
* Ühendatud trükkplaadi sama maanduskihiga.
Omadused:
- Mudel: Shelly Plus lisandmoodul
- Tööpinge (alalisvool): 3,3 V (Shelly seadmest)
- Energiatarve: < 0,5 W (ilma anduriteta)
- VCC maksimaalne vool: 10 mA
- VREF väljundi maksimaalne vool: 1 mA
- VREF+R1 väljundtakistus: 10 kΩ
- Digitaalne sisend: -15 V … 0,5 V (tõene) / 2,5 V … 15 V (vale) / säte muudetav sätetes
- Töötemperatuur: -20 ºC kuni +40 ºC, ainult siseruumides kasutamiseks
- Mõõtmed: 37 x 42 x 15 mm
- Kaal: 105 g
