Kirjeldus

Shelly Pro EM-50 on DIN-rööpale paigaldatav kahekanaliline ühefaasiline energiamõõtur. Lisaks Gen2 püsivara ja LAN-ühenduvuse paindlikkusele pakub see professionaalsetele integraatoritele lõppkliendi lahenduste jaoks lisavõimalusi. See saab töötada iseseisvalt kohalikus LAN- ja/või WiFi-võrgus või seda saab kasutada ka koduautomaatika pilveteenuste kaudu MQTT, HTTP ja WebSocketi kaudu. Kõik sissetulevad ühendused toetavad TLS-i. Shelly Pro EM-50 annab reaalajas aru akumuleeritud energiast, samuti hetkelisest pingest, voolust, aktiiv- ja näivvõimsusest faasi kohta. See salvestab andmeid püsimällu, mida saab kuni 60 päeva jooksul 1-minutiliste intervallidega hankida. Seadmel on reaalajas kell, mis hoiab õiget aega ka siis, kui ühendus SNTP-serveriga katkeb.

Shelly Pro EM-50 saab kaugjuhtimise teel juhtida, konfigureerida ja jälgida ning see saab automatiseerimissüsteemiga suhelda, kui need asuvad samas võrguinfrastruktuuris. Seadmel on sisseehitatud veebiliides, mis võimaldab teil seadme seadeid jälgida, juhtida ja reguleerida. Seadmel on sisseehitatud relee kontaktori juhtimiseks.

Paigaldatud WiFi-võrku, eraldi keskseadet pole vaja.

Omadused:

• LAN-, WiFi- ja Bluetooth-ühendused
• DIN-rööpale paigaldus
• Akumuleerunud energia ja hetkelise pinge, voolu, aktiiv- ja näivvõimsuse mõõtmine faasi kohta reaalajas
• Võimsuse mõõtmine – kaks mõõtesignaali samas faasis
• Täpsusklass B (IEC 62053-21)
• Päikeseenergia valmidus
• Reaalajas kell

Tehnilised andmed:

• Võimsuse ja energia mõõtmine: aktiiv- ja näivvõimsus, aktiiv- ja näivenergia, võimsustegur
• Koormuseta limiit: 30 VA / faas
• Mõõteandmete salvestamine: Vähemalt 60 päeva, 1-minutiline resolutsioon
• Temperatuurimõõtja: jah
• Pinge mõõtmine (RMS): 100–260 V
• Pinge mõõtmise täpsus: ±1%

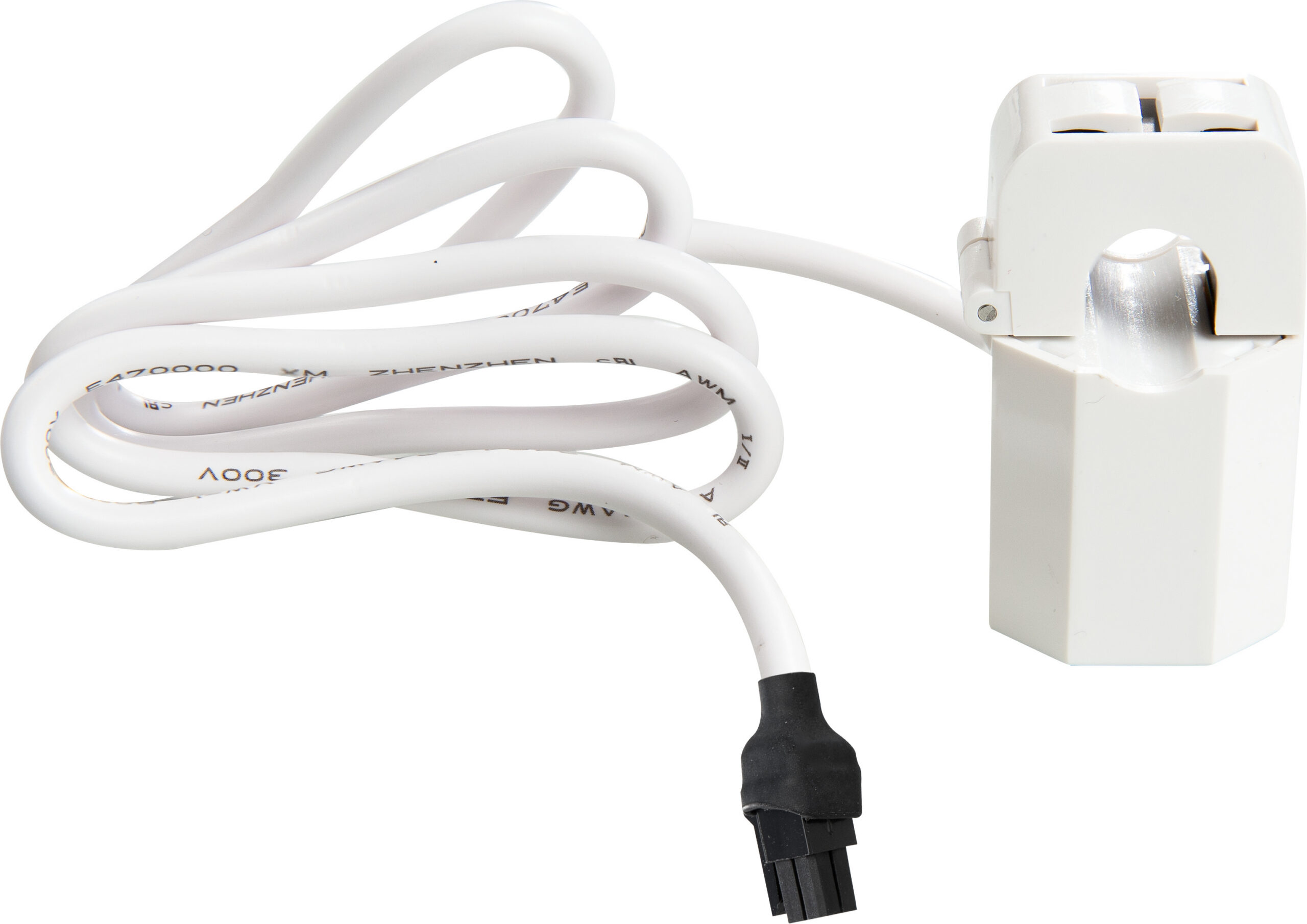

• Voolu mõõtmine (RMS CT kaudu): 0–50 A
• Voolu mõõtmise täpsus: ±1% (5–50 A), ±2% (0–5 A)
• Andmeedastus: CSV-vorming
• JSON-edastus RPC kaudu
• RF-sagedusriba: 2400–2495 MHz
• Maks. RF-võimsus: < 20 dBm
• Wi-Fi protokoll: 802.11 b/g/n
• Wi-Fi leviala: kuni 30 m siseruumides ja 50 m õues (sõltuvalt kohalikest tingimustest)
• Bluetoothi ​​protokoll: 4.2
• Bluetoothi ​​leviala: kuni 10 m siseruumides ja 30 m õues (sõltuvalt kohalikest tingimustest)
• Protsessor: ESP32-D0WDQ6
• Välkmälu: 16 MB
• Veebikonksud (URL-i toimingud): 20 tk, igaühel 5 URL-i toimingu kohta
• Skriptimine: Jah
• MQTT: Jah
• CoAP: Ei
• Tööpinge: 110–240 V, 50/60 Hz
• Energiatarve: < 3 W
• Maksimaalne lülituspinge: 240 V AC
• Maksimaalne lülitusvool: 2 A
• Paigaldus: DIN-rööpale
• Korpuse materjal: plastik
• Töökeskkond: -20 °C … +40 °C / 30% … 70% RH / 2000 m (max.)
• Mõõtmed (k x l x s): 94 x 19 x 69 mm (±0,5 mm)
• Kaal: 63 g (±1 g)
